LANZ BULLDOG D2016

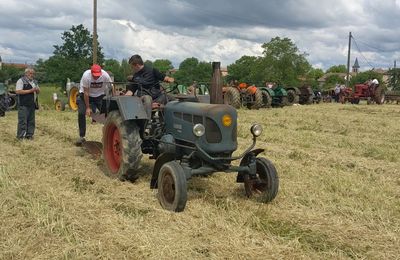

Ce Lanz était présent lors de la 30ème foire de Montdragon.

Parfaitement restauré, il faisait partie des plus belles pièces du rassemblement.

Caractéristiques techniques:

Marque : Lanz Bulldog

Modèle : D2016

Année de mise en circulation : de 1955 à 1960

Moteur :
Cycle : diesel 2 temps à chambre de turbulence et à injection directe
Nombre de cylindres : 1 horizontal
Alésage x course : 130 x 170 mm
Cylindrée : 2256 cm³
Taux de compression : 12,5 / 1
Régime de ralenti : 500 tr/min
Régime nominal : 950  tr/min
Régime maximal : 1070 tr/min
Puissance : 21,5 cv (15,8 kW) à 953 tr/min
Couple maxi : 16,2 m.kg à 953 tr/min
Refroidissement : à eau par thermosiphon, avec radiateur à volet réglable et ventilateur
Dispositif de démarrage : démarreur électrique
Filtre à air : à bain d’huile Mann & Hummel LOZ 3-610 SK avec préfiltre à cyclone (en option)

Transmission :
Embrayage : mono-disque à sec, diamètre 265 mm
Boîte de vitesses : manuelle Lanz
- jusqu’en 1957, 6 vitesses avant et 2 vitesses arrières en 2 groupes (Champs et Route)
- à partir de 1957, 9 vitesses avant et 3 vitesses arrières en 3 groupes (Rampante, Champs et Route)
Etalement des vitesses en km/h à 963 tr/min avec pneus arrière 7-36

Blocage de différentiel : oui

Freins :
Freins de service : à tambours, actionnés par 2 pédales jumelables
Frein de parcage : actionné par levier manuel

Attelage :
Pour outils trainés ou machines à prise de force : barre d’attelage 3 points
Pour remorques : traction maxi 1829 kg
- barre de traction
- chape d’attelage
Avant : chape de refoulement

Tableau de bord :
- thermomètre d’eau
- témoin de préchauffage
- commutateur d’éclairage (feux de position, de croisement et de route)
- contacteur
- bouton de démarrage
- bouton de l’avertisseur sonore
- boîte à fusibles
- aide au démarrage par temps froid
- tirette d’arrêt du moteur
- chaînette de commande du rideau réglable de radiateur

Commandes du poste de conduite :
- volant
- levier de commande d’amorçage
- levier de changement de vitesses
- levier de changement de groupe
- levier de commande de la prise de force
- levier de commande des gaz (accélérateur à main)
- levier de frein de stationnement
- pédale d’embrayage
- pédale d’accélérateur
- pédale d’amorçage
- pédales de freins
- loquet de jumelage des pédales de freins

Siège conducteur à suspension caoutchouc
Siège passager gauche et droite

Electricité :

Tension / masse : 12 v négatif à la masse
Batterie : 1 batterie 12 v 56 Ah
Générateur : dynamo Bosch 12 v 90 W
Démarreur : démarreur électrique
Eclairage : feux de route, feux de croisement, feux de position à l’avant

Dimensions :

Longueur hors tout : 2775 mm
Largeur (voie normale) : 1667 mm
Hauteur au-dessus du volant : 1867 mm
Empattement : 1770 mm
Garde au sol minimum : 440 mm
Rayon de braquage (frein de direction serré) : 2,9 m
Voie AV : 1250 à 1500 mm, réglable en continu
Voie AR : 1275 à 1527 mm
Poids à vide : 1440 kg
Poids en ordre de marche : 1540 kg
Poids maxi autorisé : 2000 kg
Pneus avant : 4,5-16
Pneus arrière : 8-32

Contenances :

- Réservoir combustible : 29 litres
- Réservoir diesel-essence : 2 litres
- Réservoir d’huile de graissage moteur : 3 litres
- Système hydraulique : 5 litres
- Carter boite de vitesses : 8,5 litres
- Refroidissement : 22 litres

Accessoires :

Allonge pour silencieux vertical
Attelage 3 points
Barre d’attelage longue
Cabine
Capuchon protecteur contre la pluie (pour échappement vers le haut)
Chargeur frontal
Compteur kilométrique (Odomètre)
Coussin de siège
Echappement vers le bas et à l’arrière
Echappement vers le bas et latéral
Entrainement pour faucheuse
Feux clignotants
Frein moteur (à partir de 1959)
Masses d’alourdissement jusqu’à 566 kg
- châssis AV, support de 46 kg + masses 70 kg ou 120 kg
- roues AV, 40 kg par roue
- roues AR, 1 ou 2 masses de 80 kg par roue
Pneus AV : 5,50-16
Pneus AR : 10-28 ; 7-36
Poulie de battage
Préfiltre à cyclone
Prise de force
Protection des jambes
Relevage hydraulique
Relevage hydraulique pour faucheuse
Rétroviseur
Roues métalliques
Système de gonflage des pneus avec tube de 5 m
Tamis à poussière pour radiateur
Toit avec pare-brise
